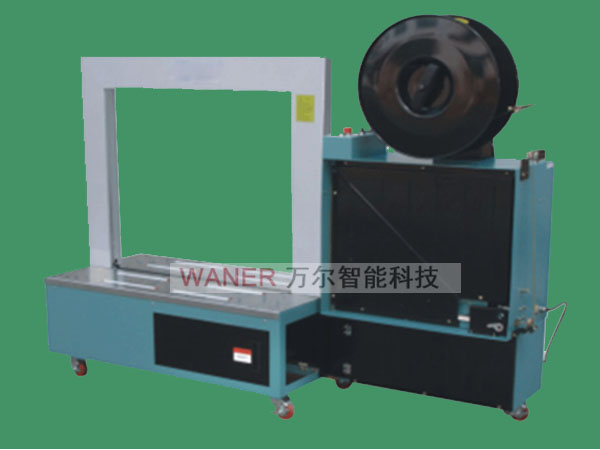

全自動打包機的每個打包動作解析

1、打包物體基本處於打包機中間，先右頂體上升，壓緊帶的前端，把帶子收緊捆在物體上，

　　2、隨後左頂體上升，壓緊下層帶子的適當位置，加熱片伸進兩帶子中間，中頂刀上升，切斷帶子，

　　3、後把下一捆紮帶子送到位，完成一個工作循環。

　　全自動打包機 動作解析：

　　帶子送到位→收到捆紮信號→製動器放開，主電機啟動

　　一環節：1,右頂刀上升，頂住右帶於滑板處2,“T”型導板後退3,接近開關感應到退帶探頭4,主電機停轉，製動器吸合5,打包機退帶電機轉動，退帶0.35秒6,帶子收緊捆在物體上

　　二環節：7,主電機二次啟動，製動器吸合8,大擺杆二次拉帶，收緊帶子9,左頂體上升，壓緊下層帶子10,加熱片伸進兩帶子中間11,中頂刀上升，切斷帶子12,中頂刀下降13,中頂刀再次上升，使兩帶子牢固粘合14,中頂刀下降，左右頂刀同時下降15,加熱片複位16,滑板後退

　　三環節：17,“T”型導板複位18,接近開關感應到送帶探頭19,送帶電機啟動，帶動帶子送帶20,大擺杆複位21,帶子到位，帶頭頂到“T”型導板上22接近開關感應到雙探頭23,主電機停轉，刹車吸合。
